應急消防指揮系統解決方案

發布時間:2025-07-08 14:57 125次瀏覽 作者:北京中訊慧通科技有限公司

 一、需求分析

 在各種自然災害和突發事件對人民的生命財產安全產生威脅時，為減少突發事件及其所造成的傷亡和損失，保障人民的生命財產安全，需要對突發事件做好充分的應急準備、監測與預警、處置與救援。通信網絡的通暢對干災害應急快速處置至關重要，強有力的應急救援能力在危機發生時創造奇跡!當正常通信不能保障時，為了能可靠有效地進行應急通信，指揮搶救搶險任務，構建現場應急通信網絡，在斷網、斷路、斷電等極端條件下，特別是針對火場建筑物復雜的內部及地下結構，通過快速部署不同形態的Mesh節點，打通一線、前指、后方指揮中心之間的語音、圖像、數據傳輸通道，有效提升各級應急管理部門救援處置能力。

 二、解決方案

 系統具備MESH自組網、私有專網、4G公網等多種網絡接入能力，可快速搭建，互聯互通。在工業廠區、高層建筑、地下空間、隧道、超大綜合體等信號屏蔽嚴重環境下，支持無線組網接力方式進行信號延伸。中繼設備不依賴于預設的基礎設施，布設快速、自動組網。車載和便攜一體化設計，滿足特大型災害現場指揮部需要，既滿足通信設備脫離車輛使用。又滿足各級通信指揮車、消防戰斗車、后援保障車作為通信節點的功能需要，拓展通信網絡覆蓋面。

 系統由智能頭盔、自組網設備、云平臺指揮中心共同搭建。

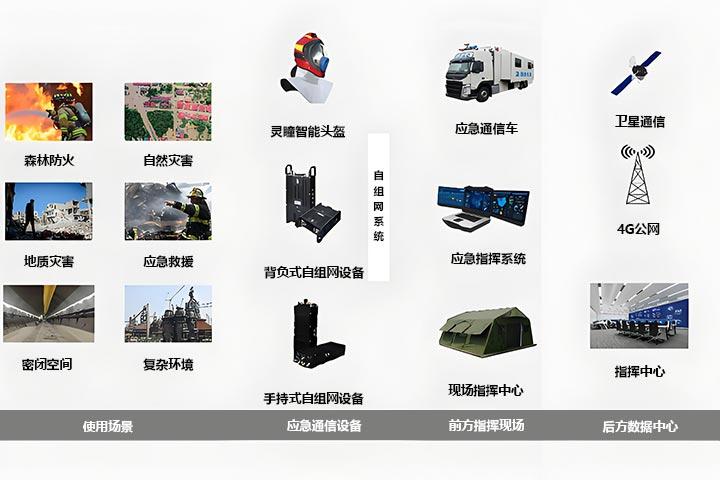

 三、系統框架

 四、主要功能及特點

 1) 視頻回傳：

 現場視頻實時回傳，清晰度不低于1600萬像素，拍攝時畫面穩定無抖動同時具有一體化照明補光功能。

 2) 定位

 具有北斗或GPS定位功能，時刻掌握人員動態。

 3) 空呼

 通信設備與空呼一體配備，集成度高，配套方案完善。

 4) 健康體征檢測

 可檢測佩戴者心率值、血氧值，確保臨場人員安全。

 5) 環境氣體監測

 配備環境檢測模塊，可同時檢測一氧化碳等可燃可爆氣體濃度和環境溫度

 五、設備參數

 1、 靈瞳F1

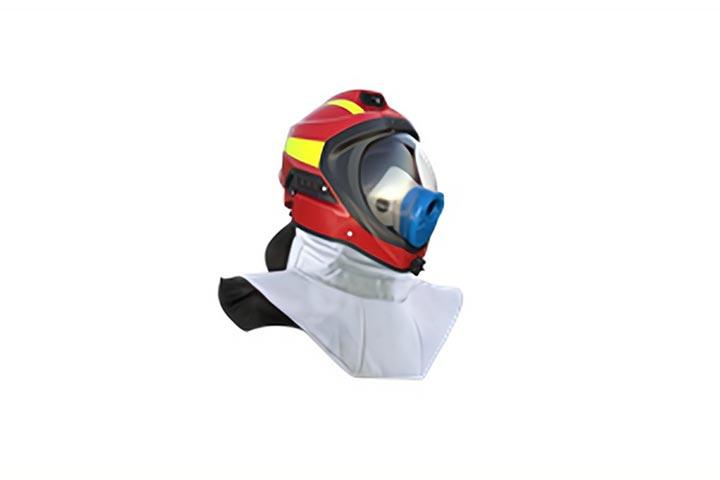

靈瞳F1外觀

 1) 智能頭盔整體采用一體化設計，所有智能化模塊應和頭盔一體化設計，非外掛式。符合《XF44-2015》國家標準，并提供國家承認的第三方檢測機構認可的檢測報告；

 2) 頭盔材料:采用復合纖維材料和緩沖內襯，保證頭盔殼體輕量化的同時，頭盔佩戴舒適，不出現偏移，殼體具有耐高溫、耐燃燒、阻燃、電絕緣、側向剛性、抗沖擊、耐刺穿等性能，整體重量小于1800克。

 3) 智能處理器:實現高清視頻采集，支持 H.264 視頻壓縮/解壓縮技術，實時視頻傳輸，同時具備支持 WiFi、藍牙、公網 4G全網通，系統版本不低于安卓8.1，內存不低于RAM2GB,ROM不低于16GB.具有北斗或gps定位功能。電池容量不低于3800毫安時。可實現手持機、平板、電腦的遠程指揮和通信功能。

 4) 攝像頭模塊:清晰度不低于1600萬像素，拍攝時畫面穩定無抖動同時具有一體化照明補光、激光定位功能。

 5) 健康體征檢測模塊:可檢測佩戴者心率值、血氧值

 6) 環境檢測模塊:可同時檢測  1）一氧化碳（響應時間小于等于30s，量程0-1000ppm，分辨率1ppm，精度正負2ppm)。  2）可燃可爆氣體濃度(響應時間小于等于30s，量程0-100%LEL，分辨率1%LEL，精度正負2%LEL）。  3）環境溫度（檢測范圍-70—500攝氏度，精度正負0.5攝氏度）。以上數據應提供第三方實驗室檢測報告。

 7) 通訊模塊：內置專網對講機功能接口，同時支持公網語音通訊，應內置揚聲器。

 8) 指揮平臺:系統平臺部署方式靈活，可以遠程維護、在線升級；指揮平臺應具有指圖像視頻傳輸、人員軌跡定位、1對1、1對多通話指揮；生命體征實時監測、氣體和環境溫度監測數據應實時顯示在指揮終端上，并在出現危險信號報警；災難狀況記錄等功能。

 9) 投標時應同時提供產品使用視頻，產品交付時應和視頻樣品完全一致。

 10) 指揮軟件：應采用三防PAD或具有三防功能的手持機，服務器及指揮終端軟件解決方案應同時提供在投標方案中，價格包含在整體投標價格中。并提供免費使用一年的通訊流量。

 1、 背負式自組網設備

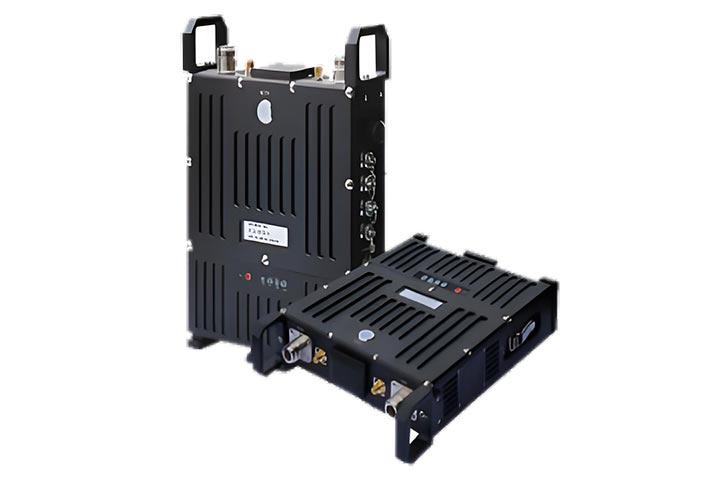

背負式自組網設備外觀

 2、 云管理平臺

 呈像應急指揮平臺——守護者軟件

 l 消防數據統計——可看到指揮人員按月/按季/按年的出警次數、任務出警人次、特重 大及重大火災等級次數；也可看到任務數據變化趨勢圖，任務救災等級數據占比。

 l 組織檔案——組織檔案用于對產品購買單位進行信息管理，并對該單位的所有設備進行部門規劃。

 l 頭盔檔案——頭盔檔案以標示用戶購買頭盔的具體型號、頭盔所屬單位及人員、頭盔檢測及維修狀態，幫助用戶識別 頭盔屬性和工作狀態，更好的進行設備管理。

 l 安全指標預警——安全指標預警用于設置頭盔生命體征傳感器和環境指標傳感器的預警值，系統默認符合普通醫學指標的 數據范圍，用戶可根據特殊情況進行修改。

 l 救援檔案——救援任務檔案是由 Pad 端創建而成，后臺自動生成檔案記錄?？刹榭慈蝿?wù)名稱、場景模式、任務部門和 任務部門人員、出警時間和任務狀態。讓用戶掌握救援動態，分析救援情況。

  3、 其他
